TRATTATO DI FORTIFICAZIONE
DELLA PIANTA E DEL PROFILO
Volendo dar perfetta cognizione della pianta e del profilo, e della loro differenza, bisogna farsi un poco di lontano, e dichiarare come in ciascheduno corpo sono tre dimensioni, senza le quali non si può assegnare e determinare l'intiera sua quantità: e sono, tali dimensioni o misure, lunghezza, larghezza ed altezza o profondità; e sono, come si è detto, necessarie tutte insieme per determinare l'intera grandezza di ciascheduno corpo. Perché, sendo noi dimandati quanto sia grande qualche corpo, se diremo essere tanto lungo, diremo imperfettamente, potendo con la medesima lunghezza essere congiunta maggiore o minore larghezza, maggiore o minore altezza; né si saria risposto sufficientemente, dicendo esser tanto lungo e tanto largo, senza dire ancora essere tanto alto: ma quando alla dimanda si risponderà, il corpo essere tanto lungo, tanto largo e tanto alto, allora si sarà a pieno satisfatto al quesito, non avendo corpo alcuno altre misure in sé che le tre sopra nominate. E perché nei nostri discorsi, volendo dimostrare tutte le proporzioni delle parti della fortezza, aviamo bisogno di dichiararne tutte le misure; però sarà necessario dire non solamente quanto ciaschedun membro deva esser lungo, ma quanto largo ancora e quanto alto. Ma perché noi aviamo di bisogno di rappresentare i disegni della fortezza in una superficie, non essendo la superficie capace se non di due misure, non potremo nell'istesso disegno rappresentare le lunghezze, le larghezze e le altezze; ma potremo bene rappresentarne due, cioè le lunghezze con le larghezze, o vero le larghezze con le altezze.
Ed acciò che quanto si è detto, con l'essempio si faccia più manifesto, proponghiamoci di volere rappresentare le lunghezze e larghezze di una cortina, con due mezzi baluardi, con la fossa e contrascarpa. E recandoci innanzi la prima delle sottoposte figure,

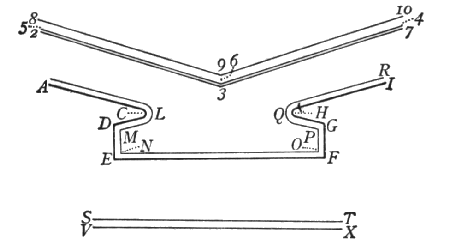

averemo per la linea EF la lunghezza della cortina; le linee ED, FG saranno le lunghezze de i fianchi; dalle linee GHI, DCA ci viene dimostrata la larghezza dell'orecchione e lunghezza delle fronti; per le linee 2 3 4 viene mostrata la lunghezza della contrascarpa; e volendo vedere la sua larghezza, cioè quanto la pendenza della sua scarpa la fa slargare dalla parte di sopra, guarderemo lo spazio compreso dentro alle due linee 2 3 4, 5 6 7; e lo spazio tra le due linee 5 6 7, 8 9 10 sarà la larghezza della strada coperta. La linea KLMNOPQR, (1) che rigira intorno tutta la fortificazione, comprende quello spazio e larghezza, che la parte inferiore acquista mediante la scarpa; l'intervallo tra le linee EF, ST sarà la larghezza del parapetto; e tra le linee ST, VX sarà la larghezza della banchetta. Ecco come nel presente disegno aviamo le lunghezze e larghezze, e non le altezze; le quali se vorremo avere, insieme però con le larghezze, le prenderemo dal secondo disegno;

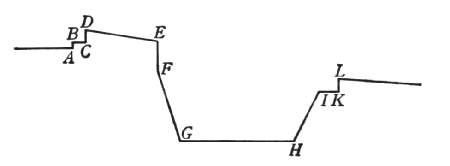

nel quale AB sarà la altezza della banchetta, BC la sua larghezza, CD altezza del parapetto, DE la sua larghezza e pendenza, EFG altezza e pendenza della cortina e sua scarpa, GH larghezza della fossa, HI altezza e pendenza della contrascarpa, IK larghezza della strada coperta, KL altezza del suo parapetto. E così in questo secondo disegno aviamo le medesime cose che nel primo, ma rappresentate sotto altre dimensioni.
E concludendo diciamo, quel disegno che ci rappresenta le lunghezze con le larghezze dimandarsi pianta; e l'altro, che ha le larghezze con le altezze, esser detto profilo.
Nota 1: In realtà la figura dell'edizione UTET non riporta la lettera K (che dovrebbe essere immediatamente sopra la A), né la lettera B. Si è ritenuto di non correggere la figura, segnalando qui l'errore [Nota per l'edizione elettronica Manuzio]
