CATENE E PIGNONI



Catene

catene a rulli per trasmissione + catene per trasporto leggero

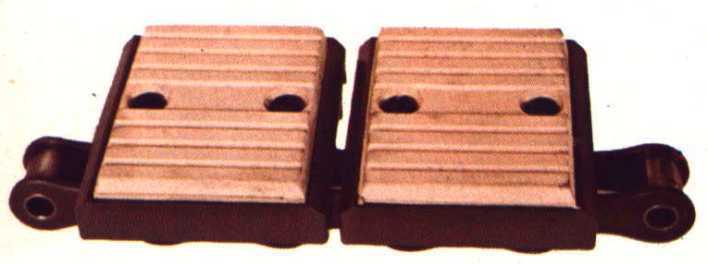

catena per trasporto con gommacatena per trasporto pesantecatena per trazione

Le catene sono quei componenti meccanici che vengono utilizzati principalmente per trasmettere il moto (ad esempio tra un riduttore ed un rullo di traino di un nastro trasportatore), eseguire delle trazioni (ad esempio sollevare il carrello di un elevatore) o utilizzate come trasporto (ad esempio trasportare delle scatole).
Le catene, quindi, possono essere per traino, per trazione, per trasporto leggero, per trasporto pesante o per esigenze particolari.

Tendicatena

tendicatene a molla

I tendicatena vengono utilizzati, come dice la parola stessa, per il tensionamento della catena. Sono disponibili in varie forme e grandezze ma sono costituiti principalmente da una molla che permette di tensionare la catena senza stirarla troppo. Senza questa molla la catena si allungherebbe pił facilmente.

Pignoni

I pignoni sono quegli elementi meccanici utilizzati per trasmettere il moto e vengono utilizzati assieme alle catene. Le catene, quindi, vengono installate tra 2 o pił pignoni utilizzati per collegare il moto tra di loro.
I pignoni vengono scelti per tipo di catena impiegato, per la composizione del materiale e per numero di denti utilizzati (che determinano il rapporto).
Bisogna fare attenzione al tipo di pignone da utilizzare. Se ad esempio acquistiamo un pignone per catena da 3/8 di pollice con Z denti, sicuramente non potremo installarvi una catena da 3/8 di pollice a secco (pił stretta) o una da 3/8 di pollice ASA (passo pił lungo).
