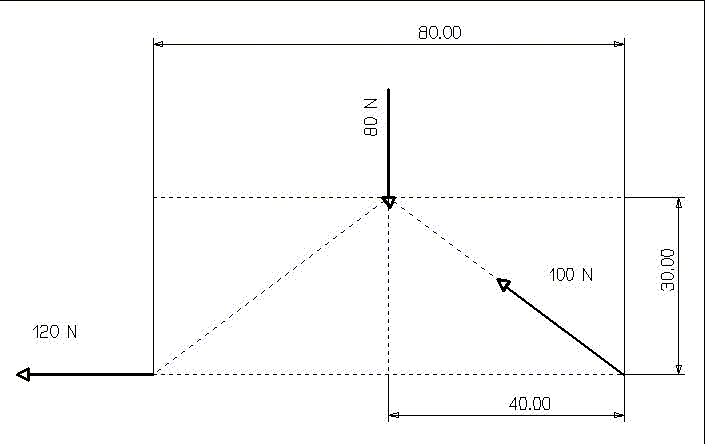

| Disegno
dei vettori nel piano utilizzando una opportuna scala per le lunghezze:
nel caso si utilizzi un programma CAD è sufficiente indicare
la scala 1:1 (unita di disegno corrispondenti alla unità di misura
utilizzata per le lunghezze) |
|
|
| Si
procede alla costruzione della poligonale delle forze accodando le forze
in modo ordinato avendo cura di indicare la scala utilizzata: |
|
|
|
Si congiunge l'inizio
del primo vettore con la fine dell'ultimo, il vettore individuato
è il vettore risultante,si procede alla misura dello stesso
utilizzando la scala scelta.
R= 40,20 x 5 =
201 [N]
|
|
|
Si procede selezionando un punto nel piano e congiungendo le estremità
dei vettori con il polo (si identificano in questo modo dei segmenti
che procederemo a numerare in ordine crescente). |
|
|
|
Si riportano sul piano del disegno le parallele ai segmenti appena
trovati fino ad intersecare le corrispondenti rette di azione delle
forze.
|
