TRATTATO DI FORTIFICAZIONE
DELLE
MISURE PARTICOLARI DI TUTTI
I MEMBRI DELLA FORTEZZA
Per procedere con la maggior chiarezza, facilità e brevità che sia possibile, dimostreremo congiuntamente e nell'istesso tempo il modo del disegnare ed accommodare a i loro luoghi tutte le parti della fortificazione con le loro misure e proporzioni.
E cominciandosi dalle più universali e communi, diremo della grossezza della muraglia, la quale circonda intorno intorno tutta la fortezza. E se bene potrebbe ad alcuno parere, che quanto più fusse grossa, tanto fusse migliore, tuttavia siamo di parer contrario, cioè che si faccia più sottile che sia possibile; anzi se la fortezza non si avesse a mantenere lungo tempo, basterebbe formarla di terra. Ma perché nel processo del tempo i giacci, le nevi, e le pioggie vanno rodendo e consumando il terreno, fa di bisogno vestirlo di muraglia, la quale si farà solamente tanto grossa, aiutandola ancora con la scarpa e contraforti, che basti a sostenere il peso del terrapieno; perché la muraglia sottile, oltre al portar minore spesa, è ancora meno esposta all'essere rovinata che la più grossa. E la ragione è questa: che tirandosi con le artiglierie in una muraglia che non sia passata dalle palle, viene talmente intronata e scossa, che doppo non molti tiri ne cascano grandissimi pezzi; ma la muraglia sottile, dando luogo alle palle, non si scuote, né riceve altra offesa che dove è forata. Per il che, nel risolverci intorno alla grossezza della muraglia, doviamo aver riguardo alla qualità del terrapieno: il quale, se sarà arenoso e non molto fisso, avrà bisogno di più gagliardo sostegno; ma se sarà più tenace e saldo, più sottile muraglia basterà a reggerlo. E per determinare in particolare, per sostenere un terrapieno mediocre, una muraglia che da basso sia grossa tre braccia, e che, a poco a poco assottigliandosi, si riduca a due all'altezza del cordone, e tale si mantenga dal cordone in su, sarà bastante; regolandosi poi col più e col meno, secondo la qualità del terreno.
L'altezza della muraglia sopra il piano della fossa deve esser tale, che ne possa assicurar dalle scalate: e per questo dal cordone in giù si farà sedici braccia in circa, e dal cordone in su quattro o ver cinque, onde tutta l'altezza non sia meno di venti braccia; delle quali, dieci vorrei che ne occupasse la profondità della fossa, talché la muraglia si alzasse solamente sopra il piano della campagna braccia dieci o undici.
La scarpa si farà più e meno pendente secondo la qualità del terrapieno, essendoché quanto maggiore sarà la pendenza, tanto più fortemente sosterrà il peso del terrapieno. Però quello che si costuma di dare ordinariamente, ch'è per ogni cinque braccia d'altezza uno di scarpa, ci piace assai, quando il terreno sia buono e fisso.
In questo luogo è da notarsi, come molti costumano di far la muraglia del baluardo più alta che la cortina: il che pare da approvarsi ogni volta che non si faccino cavallieri, perché allora dalla piazza alta del baluardo si scuopre meglio la campagna. Ma facendosi cavallieri sopra o a canto il baluardo, non occorrerà alzare la muraglia di esso più che la cortina.
Séguita che diciamo de' contraforti i quali si appiccano alla muraglia dalla parte di dentro, e sono di grandissimo aiuto ed utile. E questi, alcuni hanno costumato di fargli più stretti in quella parte dove appiccano con la muraglia; come si vede nella seguente figura,
dove i contraforti C, D, E, dove appiccano con la cortina AB, sono sottili, e dall'altra testa vanno allargandosi a coda di rondine: ma simil forma non ci piace, perché, venendo battuta la muraglia, e restando i contraforti in piedi, il terreno tra essi cascherà nella fossa, non avendo chi lo sostenga, come avrà quando li contraforti siano fatti al contrario; come si vede nell'altra figura,
dove i contraforti H, I, K, nella parte che appicca alla cortina FG, sono più larghi, e vanno ristringendo verso l'altra testa. E questi, quando sia rovinata la cortina, restando in piedi, sosterranno il terrapieno, sendo l'apertura fra l'uno e l'altro più stretta verso la parte di fuori; talché il terreno, che per l'indietro va allargandosi, non potrà smottare e uscire per la bocca più stretta.
Farannosi li contraforti alti sino al cordone e, dove appiccano con la muraglia, larghi sette o otto braccia; la qual larghezza si ristringerà sino a due braccia verso l'altra testa; facendo la lunghezza loro otto braccia, e la distanza fra l'uno e l'altro braccia dodici in circa.
Per ordinare poi i fianchi con le loro piazze e con tutte le misure debite a ciascheduna parte, procederemo nella seguente maniera: avvertendo che noi nel medesimo tempo insegneremo le misure di tutti i membri particolari, ed il modo di ordinare un baluardo che possa resistere ad ogni sorte di offesa. E perché le difese de' baluardi vengono scambievolmente dall'uno all'altro, né può un baluardo difendere sé medesimo, però nel disegnarli non si disegneranno soli, ma due insieme, cavando le loro forme da i tiri, da i quali devono essere difesi.
Però prima si tirerà una linea retta, la quale sarà per la cortina tra l'uno e l'altro fianco, la cui lunghezza si determinerà o maggiore o minore, secondo la grandezza del recinto: avvertendo ben sempre, che quanto più i fianchi saranno vicini, tanto più le difese loro verranno ad esser gagliarde. E nel presente essempio

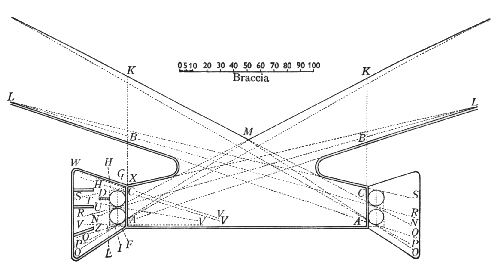

sarà la cortina la linea AA, sopra la quale si metteranno ad angoli retti i fianchi, come si vede per le linee segnate AB; delle quali se ne prenderanno braccia 30 per le larghezze delle piazze di sotto, segnandole AC. Ed avvertiscasi, che andando li due fianchi ordinati nell'istessa maniera, si contrasegneranno con le medesime lettere; e quello che si dirà dell'uno, s'intenderà detto dell'altro. Dalla linea AC ci tireremo in dentro braccia sette; e tirata un'altra linea ad essa paralella, verrà formata la grossezza del muro dinanzi alla piazza. Di poi, ritirandoci in dentro sei braccia, tireremo un'altra linea segnata ED, la quale comprenderà la sortita: ed averemo tra queste linee una larghezza di braccia 13, delle quali, quando noi saremo all'altezza di 7 in 8 braccia dal piano del fosso, la scarpa ne avrà consumato braccia 1½, tal che resteranno braccia 11½, sendo scemato dalla parte di fuori lo spazio sino alla linea FG. Pigliando dunque il mezo tra DE ed FG, vi tireremo la linea HI, sopra la quale, cominciando dalla cortina A, misureremo due braccia per la prima cannoniera: doppo, pigliando con il compasso la misura di braccia 5 e quarti 3, segneremo un cerchio, che avrà di diametro braccia 11½; doppo il quale si lascieranno due altre braccia per la larghezza della seconda cannoniera: doppo la quale disegneremo un altro cerchio con il medesimo diametro, e doppo esso due altre braccia per la terza cannoniera: e così delle 30 braccia ne averemo consumate 29, cioè 23 per li due cerchi, che ci rappresentano due merloni, e 6 per le tre cannoniere; e quel braccio che avanza, servirà per risalto o spalletta.
Ordinate così le cannoniere, per disegnar le piazze con i loro tramezi, si farà in tal maniera. Pongasi nel mezo di ciascheduna cannoniera, sopra la linea HI, un'asta; di poi sopra il dritto del fianco, cioè sopra la linea ACB, fuori del punto B misurinsi quante braccia vorremo per la larghezza del fosso, quale al presente ponghiamo braccia 50; dove si porrà un altro contrasegno, che sarà nel punto K. E perché una cannoniera deve ficcare e l'altra strisciare, la prima striscierà la fronte del baluardo, ed offizio della seconda sarà strisciare la contrascarpa. E però, ritirandosi indietro nella piazza, e guardando per il segno messo nella seconda cannoniera, si farà passare una linea per detto segno e per il punto K; e ciò facendo nell'altro fianco ancora, si troverà l'intersecazione M; ed allungando le linee MK sino al rincontro dell'angolo del baluardo, sarà disegnata la contrascarpa strisciata dalle seconde cannoniere; doppo le quali nelle piazze si lascierà il segno N, nel luogo di dove si traguardò. Per terminare poi i tiri di ficco, traguardando per il mezo della cannoniera I al punto M, si farà un segno nella piazza secondo tal drittura, qual sarà O; e traguardando, per il medesimo punto di mezo la cannoniera, l'angolo del fosso contraposto all'angolo L del baluardo, si segnerà nella piazza il punto P, per dove fu traguardato: e poiché li due punti O, P ficcano nell'estremità della contrascarpa, qual si voglia altro tiro, che ficchi in qual parte si sia della medesima contrascarpa, non uscirà fuori de' termini O, P. E traguardando per la medesima cannoniera e per lo punto B, si noterà il punto Q nella piazza, dal quale viene veramente strisciata la faccia del baluardo: il ficcare nella quale sarà offizio della seconda cannoniera; onde, traguardando per il mezo di essa ed il punto L, si noterà dove viene il tiro nella piazza, che sarà il punto R.
Ma perché queste due cannoniere non possono essere tanto coperte, che non siano sottoposte all'essere imboccate, e massime la prima, però, per provedere il più che sia possibile, che il fianco non resti senza tiri, ci abbiamo aggiunta la terza cannoniera, quale parimente difenderà di ficco del baluardo; e però, traguardando per il suo punto di mezo il punto L, si noterà nella piazza dove viene il tiro, che sarà nel punto S. E questo ci darà regola all'orecchione, perché, come si vede, secondo il suo dritto bisogna formarlo e terminare la sua grossezza; e la lunghezza si farà o più o meno, secondo che i tiri lo comporteranno; perché alcuna volta sarà terminata dal tiro NM, quale sarebbe impedito se l'orecchione fusse troppo lungo, ed in qualche altro sito sarà terminata dal tiro OM. Però basta che sempre mai li due tiri QBL e SL fanno la grossezza dell'orecchione; e la lunghezza si farà che non occupi i tiri OM, NM. E perché potrebbe essere che la terza cannoniera talvolta, per esser imboccate la prima e la seconda, restasse sola, e che, venendo il nimico all'assalto, non potesse farli quel danno che sarebbe necessario; però abbiamo aggiunto una piazza nell'orecchione, l'officio della quale è di difendere la cortina, sì come fanno le altre ancora, nel modo che si vede per i tiri segnati V.
Resta ora che assegnamo la ragione del mettere i traversi alle piazze, che devono andare a sghembo e secondare i tiri delle artiglierie, acciò che esse nello stornare siano libere, e non corrino rischio di percuotere ne' muri e rompersi. E però, primieramente, il tiro OM è causa che si faccia pendere in dentro il muro della piazza: e perché il tiro SL della terza cannoniera e il tiro TV della seconda lasciano fra di loro spazio libero dietro al secondo merlone, si può cavar la scesa che va alla sortita.
Il muro XW della piazza dell'orecchione si deve tirar paralello alla faccia del baluardo LB, lontano da essa braccia 40 o 35 almeno, acciò per tale grossezza si mantenga la spalla, e la piazza resti larga 10 o vero 15 braccia.
Ed essendo impossibile il trovare modo che la prima e seconda cannoniera non siano sottoposte all'essere imboccate, perché, dovendo vedere, è forza che siano vedute, per dare maggior difficultà che si può al nimico, abbiamo pensato di fare almeno sì, che tale imboccamento resti vano; atteso che per altro non s'imboccano le cannoniere, che per fare che le non difendano la cortina ed impedischino il venire all'assalto. Noi per il contrario cercheremo che, se bene siano imboccate, non gli sia tolto il difendere la cortina e vietare l'assalto: il che sarà in questo modo.
La prima cannoniera è esposta all'essere imboccata dal punto M sino a quanto tiene la contrascarpa, ed i tiri che di tal luogo la possono imboccare comprendono nella piazza lo spazio chiuso tra i tiri O, P, oltre i quali verso il punto Q tutto è sicuro: e però si è fatto il tramezo Z, doppo il quale si sta sicuro; e per l'istessa cannoniera si striscia la cortina, come mostra il tiro YV. E perché potrebb'essere, come s'è detto, ch'il nimico venisse su 'l fosso, e di qui imboccasse la seconda cannoniera, venendo il tiro nel punto N, è stato necessario tirar la traversa U. Avvertendo che fra i tramezi Z, U resti tanto spazio, che, stornando, il pezzo vi capisca e talvolta, bisognando, tra l'uno e l'altro si farà la traversa di terra o sabbione, la qual ritenga l'artiglieria, che non venga a scoprirsi nel punto N.
La lunghezza della piazza non si farà meno di 40 braccia, facendola pendere un poco verso la fossa, acciò che anco dall'estremità di dentro possa fare effetto; e perciò si faranno le cannoniere senza soglia o scaletto.
