TRATTATO DI FORTIFICAZIONE
PRIME CONSIDERAZIONI INTORNO ALL'ACCOMMODARE DIVERSI CORPI DI DIFESA ALLE FORTIFICAZIONI

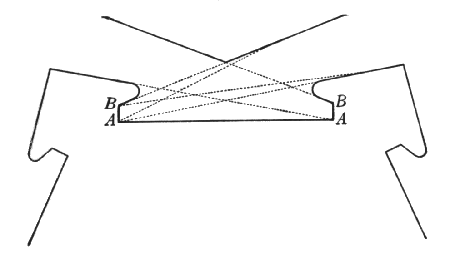

La fortezza si potrà difendere con i soli baluardi, quando la lunghezza delle cortine non sarà troppo grande, come dimostra la seguente figura:
ed in ciascheduno fianco si accommoderanno almeno due cannoniere, una a canto alla cortina segnata A, la quale, come si vede, striscia la faccia del baluardo opposto e ficca nella contrascarpa; ed una accanto allo orecchione, segnata B, che striscia la contrascarpa e ficca nella faccia del baluardo. E tale fortificazione è bonissima e sicura.

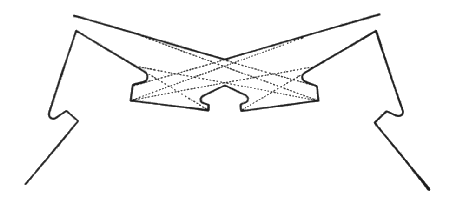

Nella seguente figura
sono accommodate, tra i baluardi, le piatte forme sopra le cortine reflesse, senza che impedischino le cannoniere de' baluardi; di maniera che la cannoniera a canto all'orecchione striscierà la contrascarpa e ficcherà nella faccia del baluardo, e la cannoniera a canto alla cortina ficcherà nell'uno e nell'altro luogo. Le cannoniere della piatta forma striscieranno le faccie de' baluardi. Ma tale fortificazione non è da eleggersi in circondare tutta una fortezza: ma si può bene tollerare in un solo luogo, quando si avesse la distanza tra l'uno e l'altro baluardo molto grande.

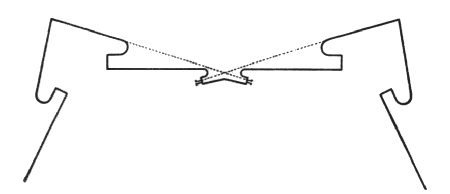

La piatta forma a rovescio s'accommoda, come nella seguente figura,
di modo che strisci la fronte de i baluardi. Ma non potendo ella recare altra difesa, non è da eleggersi, anzi si deve sfuggire, e solo porsi in uso sforzati dalla necessità, quando non vi sia altro modo di cavar le difese.

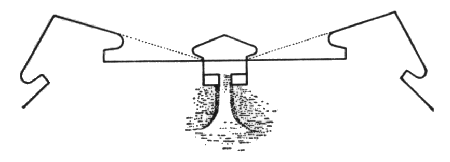

Li cavallieri a cavallo, come dimostra la seguente figura,
con le piazze da basso strisciano le faccie dei baluardi; e sono di maniera situati, che le cannoniere de i baluardi, le quali sono a canto all'orecchione, ficcano nella faccia del baluardo opposto e strisciano la contrascarpa, nella quale ficca la cannoniera a canto alla cortina. Nel fabricare questi cavallieri, siamo di parere che la cortina, che gli traversa, non si rompa, anzi s'inalzi all'altezza del cavalliero; acciò che se mai venisse zappata e rovinata la parte dinanzi, resti la parte di dentro, sostenuta dalla cortina, a guisa di semplice cavalliero. Tale fortificazione è molto meglio di quella della piattaforma; perché, oltre a quello si è detto, scuopre la campagna, fa traversa di dentro al battere per cortina, serve per difesa della ritirata, e da alto scuopre e batte i baluardi che fussero stati tolti.

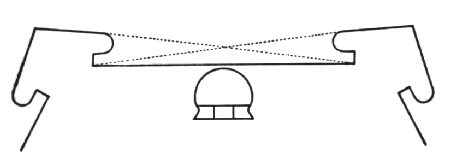

Nella seguente maniera di fortificazione,
i baluardi prestano tutte le difese da per loro, ed i cavallieri aggiunti tra l'uno e l'altro baluardo battono solamente la campagna, possono difendere la ritirata, ed, essendo preso uno baluardo, potranno travagliare e scacciarne il nemico; e questi si potranno fare di qual si voglia forma.
Per accommodare un cavalliero sopra uno baluardo, non troviamo dimostratone da altri modo alcuno, che a pieno ne satisfaccia: il che è stato cagione di farci pensare sopra, e finalmente crederò averne trovato un modo, il quale augumenti molte difese, senza punto impedire o disturbare le solite difese del baluardo. E perché l'intendere a parole la sua fabrica è alquanto intrigato, la dichiareremo, il meglio che si potrà, sopra la figura.

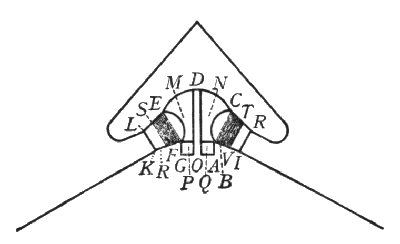

Il cavalliero, dunque, accommodato sopra la gola del baluardo, è quello che nella seguente figura ci viene rappresentato per le lettere ABCDEFG; e le piazze di sotto del baluardo hanno il muro BC ed EF, che è commune a loro ed ancora al cavalliero, e sono dette piazze BCHI, ed EFKL. Di queste se ne coprirà con la volta la metà o vero li dui terzi acciò che, venendo battuto per fianco il cavalliero, le sue rovine non proibischino il potere stare nelle piazze da basso. Queste parti ricoperte sono segnate BCTV ed EFRS; e quando saremo col cavalliero all'altezza di dette volte, si girerà, secondo la larghezza delle piazze di sotto, un mezzo cerchio di qua ed uno di là da' lati del cavalliero, quali entreranno in corpo al cavalliero, come si vede M, N; e questi si alzeranno su a guisa di due nicchie, ed all'altezza di sei braccia incirca si chiuderanno: di maniera che, volendo noi tirar per fianco dalla piazza di sopra del baluardo, tra la larghezza delle volte e lo spazio acquistato dai dui mezzi cerchi vi sarà campo a bastanza per lo stornare delle artiglierie, quale spazio vien compreso per le lettere TVN ed RSM. Girerassi ancora in cerchio la parte dinanzi del cavalliero, come si vede EDC; e per poter salire sopra la piazza alta del baluardo, si farà sotto il cavalliero una strada in volta, segnata OD; e le salite del cavalliero si faranno a canto le piazze di sotto, l'una dov'è VBA, e l'altra dove è RFG; e si potranno accommodare ancora le due stanze P, Q, quali potranno servire per la ritirata.

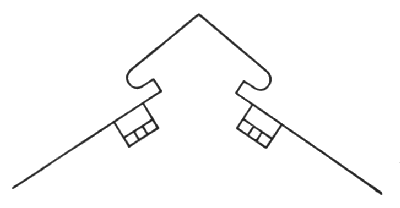

I cavallieri a canto i baluardi, come si vede nella figura seguente,
sono, in alcune cose, da posporsi al cavalliero piantato sopra il baluardo nel modo poco fa dichiarato; perché, restando dentro della cortina, non portano difesa se non alla campagna oltre la fossa. È ben vero che servono eccellentemente per traversa al battere per cortina, e fanno bonissimo fianco alla cortina per di dentro: ed insomma è fortificazione da apprezzarsi.

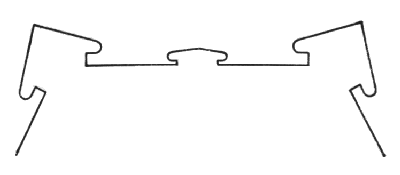

La seguente fortificazione,
con la piattaforma sopra la cortina diritta, non ci piace; perché non si potrà accommodare talmente, che non impedisca le difese scambievoli de' fianchi de' baluardi; né si potendo nella piatta forma, per la sua picciolezza, accommodare altro che un tiro che strisci la faccia del baluardo, sarà difesa così scarsa, che sarebbe meglio accommodarvi un altro baluardo.
E per dare qualche lume dell'adattare tutti gli altri corpi di difesa, abbiamo posto ancora la seguente figura,
composta di diversi fianchi; come forbici, segnate A, B, e C denti, D linee reflesse, E linee curve, F stelle, e G case matte. Dei quali fianchi non ve ne sono di reali altro che le forbici, le quali sono in effetto due mezzi baluardi. Ed avvertiscasi che si dimandano corpi di difesa reali quelli, che non si possono difendere se non con pezzi reali: e pezzi reali si chiamano quelli solamente, li quali tirano da otto libre di palla in su; e li altri, che portano meno di otto libre di palla, si adimandano pezzi piccioli o non reali.
 |
 |
